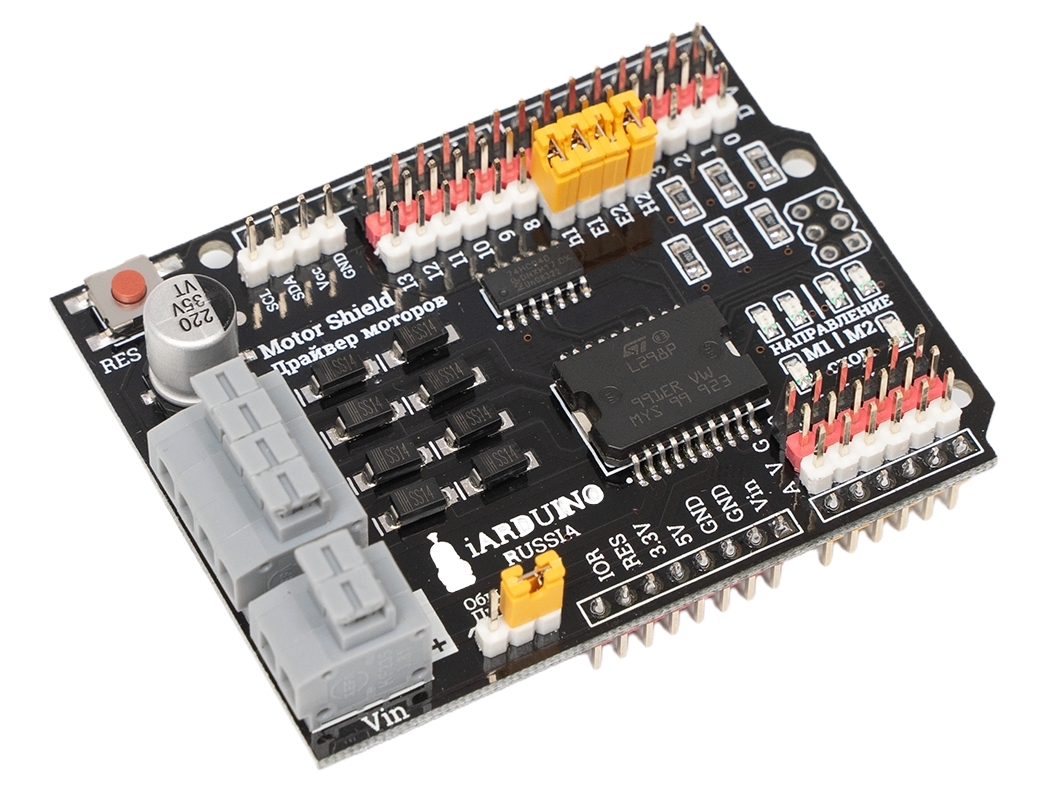

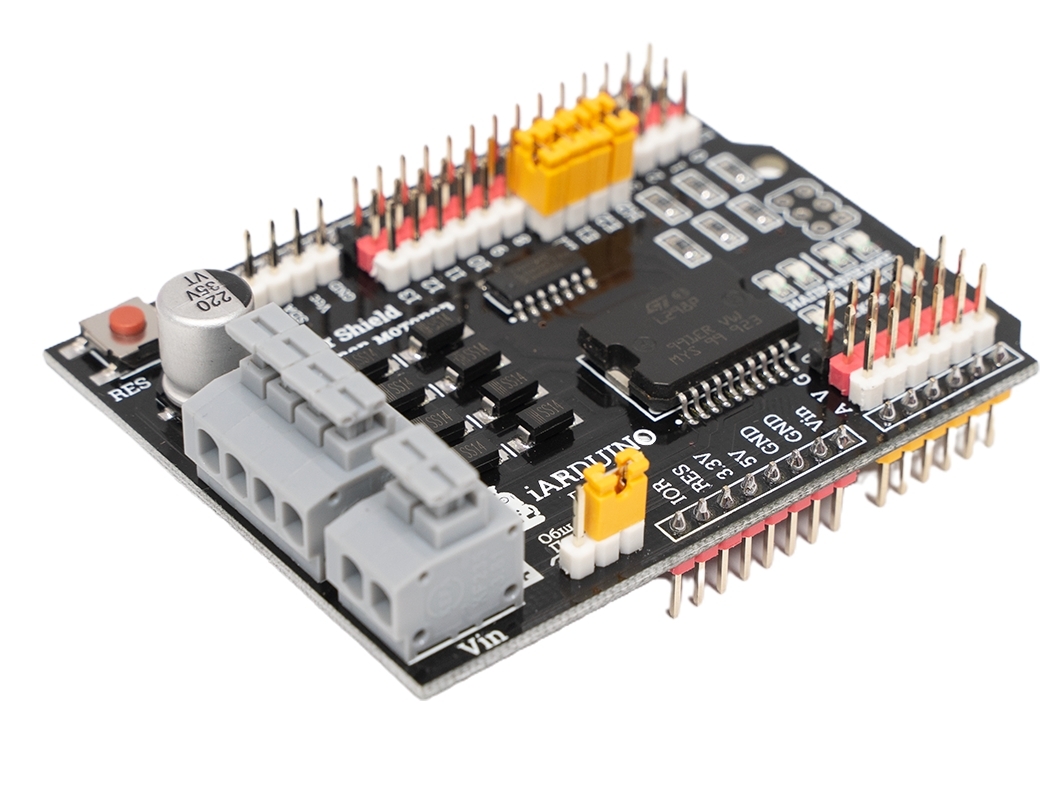

Motor Shield, 2 канала (до 35В, 2А)
Общие сведения
Motor Shield (2 канала) — используется для управления до двух коллекторных моторов постоянного тока или одним шаговым двигателем.
Подробнее про Shield.
Видео
Характеристики
- Напряжение питания на входе клеммника Vin: 2,5 ... 35 В.
- Ток потребляемый логической частью: до 36 мА.
- Общий ток нагрузки на выходах: до 2 А (без ШИМ), при этом чип L298 нагревается выше 60 °C.
- Частота коммутаций: до 40 кГц.
- Задержка между сигналами на входе и выходе: до 3 мкс.
- Рабочая температура: -25 … 130 °C.
- Температура хранения: -40 ... 150 °C.
Подключение
Motor Shield устанавливается на Arduino UNO и по умолчанию использует 4 цифровых вывода: D4 - D7. Выводы, используемые по умолчанию, можно изменить на любые (цифровые или аналоговые), для чего нужно снять перемычку и соединить освободившийся вход с нужным выводом Arduino.
Инструкция по подключению.
Комплектация
- 1x Motor Shield;
Ссылки
- Wiki - Motor Shield (2 канала);
