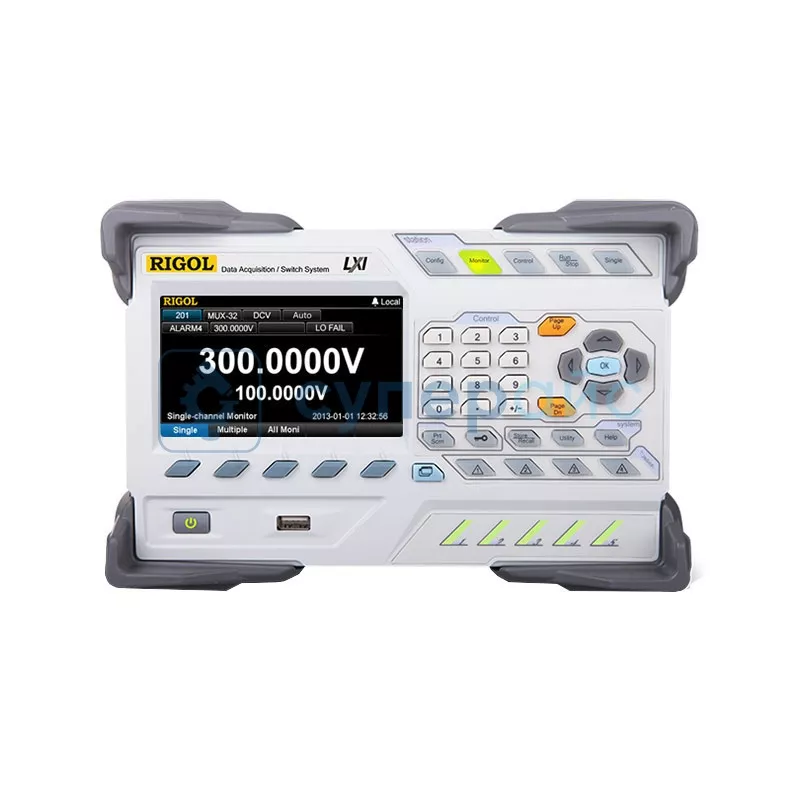

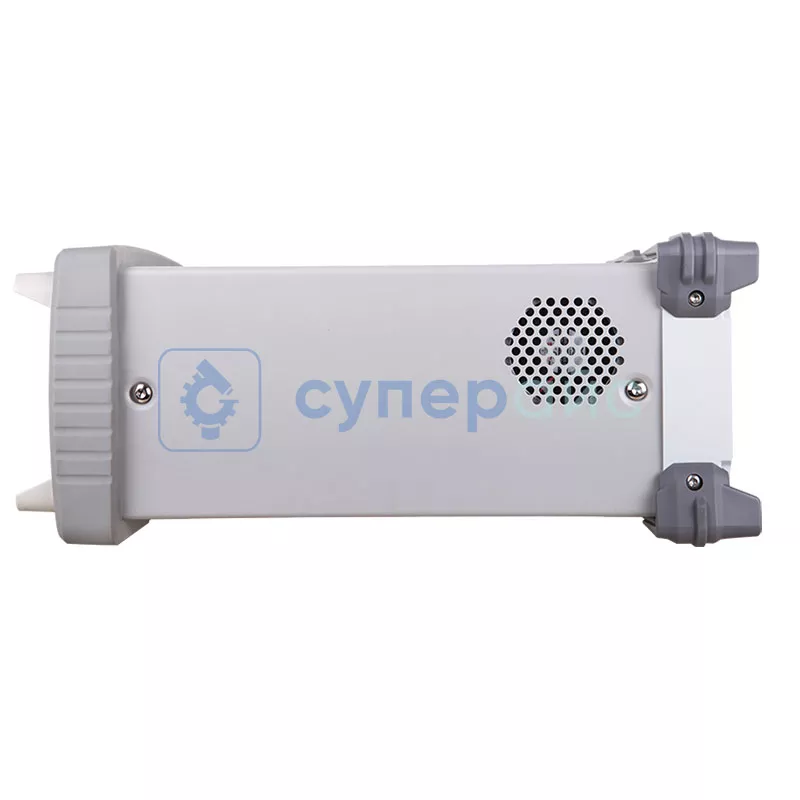

Цифровой сборщик данных с модулем коммутации и мультиметром Rigol M301
0
242 351 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики Rigol M301
| Система коммутации | 5 слотов |
| Количество измерительных каналов | 256 |
| Модули плат | 8 |
| Разрешение чтения | 6,5 бит |
| 6½ разрядный мультиметр | есть |
| Измерение напряжения постоянного тока | |
| Диапазон | 200 мВ - 300 В |
| Входной импеданс | 200 мВ, 2 В, 20 В: 10 MОм или >10 ГОм по выбору (сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1 % |
| Ток смещения по входу (25℃) | 50 пA |
| Защита по входу | 300 В |
| Подавление синфазных помех (CMRR) | 140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC） |
| Измерения силы постоянного тока | |
| Диапазон | 200 мкА - 1 А |
| Шунт | 100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A |
| Измерение сопротивления | |
| Диапазон | 200 Ом - 100 МОм |
| Метод измерения | 4-х или 2-х проводной |
| Максимальное сопротивление по выходу для 4х-проводной системы | 10 % диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных |
| Защита по входу | 300 В для всех диапазонов |
| Компенсация смещения | доступно для 200 Ом, 2 кОм и 20 кОм диапазонов |
| Измерение напряжения переменного тока (среднеквадратическое значение) | |
| Диапазон при 200 мВ | частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,04 / 0,35 + 0,04 / 0,06 + 0,04 / 0,12 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Диапазон при 2 В | частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,03 / 0,35 + 0,03 / 0,06 + 0,03 / 0,12 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Диапазон при 20 В | частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,04 / 0,35 + 0,04 / 0,08 + 0,04 / 0,15 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Диапазон при 200 В | частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,03 / 0,35 + 0,03 / 0,08 + 0,03 / 0,12 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Диапазон при 300 В | частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,03 / 0,35 + 0,03 / 0,08 + 0,03 / 0,15 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Метод измерения | истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах |
| Пик-фактор (крест-фактор) | ≤ 5 на полной шкале |
| Входной импеданс | 1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах |
| Защита по входу | 300 ВСКЗ для всех диапазонов |
| Полоса фильтра AC | режим Slow: 3 Гц - 300 кГц режим Medium: 20Гц – 300 кГц режим Fast: 200 Гц - 300 кГц |
| Подавление синфазных помех (CMRR) | 70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC） |
| Измерение силы переменного тока (среднеквадратическое значение) | |
| Диапазон при 200 мкА | частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,06 / 0,35 + 0,06 / 0,15 + 0,06 / 0,35 + 0,70 |
| Диапазон при 2 мА | частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,04 / 0,30 + 0,04 / 0,12 + 0,04 / 0,20 + 0,25 |
| Диапазон при 20 мА | частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,06 / 0,35 + 0,06 / 0,15 + 0,06 / 0,35 + 0,70 |
| Диапазон при 200 мА | частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,04 / 0,30 + 0,04 / 0,10 + 0,04 / 0,20 + 0,25 |
| Диапазон при 1 А | частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,06 / 0,35 + 0,06 / 0,15 + 0,06 / 0,35 + 0,7 |
| Метод измерения | gрямая связь на предохранителе или шунте; cвязь по АC - истинное СКЗ (измеряет только AC) |
| Пик-фактор (крест-фактор) | ≤ 3 на полной шкале |
| Максимальный ток по входу | в режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока <1 AСКЗ |
| Шунт | 100 Ом на 200 мкА, 2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A |
| Измерение частоты и периода | |
| Диапазон 200 мВ - 300 В | частотный диапазон: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 40 Гц / 40 Гц - 300 кГц / 300 кГц - 1 МГц годовая погрешность: 0,07 / 0,04 / 0,02 / 0,007 / 0,007 |
| Метод измерения | метод взаимного счета, вход по AC, измерение напряжения и тока AC |
| Входной импеданс | 1 MОм ± 2 % в параллели с < 150 пФ |
| Защита по входу | 300 ВСКЗ для всех диапазонов |
| Измерение температуры | |
| Резистивный датчик температуры (RTD) (R0 в пределах от 49 Ом до 2,9 кОм) | |
| Диапазон измерений | -200 - 660 °C |
| Годовая погрешность | 0,14 - 0,17°C |
| Термическое сопротивление (при измерении 4-х проводным методом) | |
| Диапазон измерений | -40 - 150 °C |
| Годовая погрешность | 0,08 °C |
| Термопары | |
| Тип | B / E / J / K / N / R / S / T |
| Диапазон измерений | 0 - 1820 °C / - 270 - 1000 °C / - 210 - 1200 °C / - 270 - 1372 °C / - 270 - 1300 °C / - 50 – 1768,1 °C / - 50 – 1768,1 °C / 270 - 400 °C |
| Годовая погрешность | 0,5 - 0,76°C |
| Модуль коммутации MC3416 | |
| Количество каналов | 16, однополюсный двухпозиционный переключатель (SPDL) |
| Соединение с модулем цифрового мультиметра | нет |
| Скорость открытия / закрытия | 200 каналов/с |
| Максимальные параметры по входу | |
| Напряжение ( DC, АС СКЗ) | 300 ВСКЗ |
| Ток ( DC, АС СКЗ) | 2 А СКЗ |
| Мощность | 60 ВА |
| Изоляция (канал-канал, канал-земля) | 300 В СКЗ |
| Параметры постоянного напряжения | |
| Смещение | 3 мкВ |
| Сопротивление закрытого канала | < 0,1 Ом |
| Изоляция (канал-канал, канал-земля) | > 10 ГОм |
| Параметры переменного напряжения | |
| Полоса частот | 1 МГц |
| Перекрестные помехи канал-канал, 1 МГц | -15 дБ |
| Нагрузочная емкость (HI-LO) | < 500 пФ |
| Емкость между измерительной «землей» и корпусом (LO-GND) | < 200 пФ |
| Общие характеристики модуля коммутации | |
| Количество циклов переключения без нагрузки | 100 млн |
| Количество циклов переключения с нагрузкой | 100 тыс. |
| Рабочая температура | от 0°C до 55°C |
| Температура хранения | от -20°C до 70°C |
| Влажность | до 40°C / 80% |
| Общие характеристики | |
| Дисплей | цветной 4,3 дюйма TFT экран |
| Источник питания | 220 В, 50 Гц |
| Интерфейсы связи | USB Device, USB Host, LAN ,RS-232, Digital I/O, GPIB |
| Потребляемая мощность | не более 25 ВА |
| Рабочий диапазон температур | от 0 °C до 40 °C |
| Габариты изделия | 159 х 239 х 373,4 мм |
| Вес | 5,7 кг |
| Комплектация | цифровой измеритель Rigol M301 - 1 шт; кабель питания - 1 шт; USB кабель - 1 шт; распределительная линия - 1 шт; диск с ПО - 1 шт; предохранители - 4 шт; модуль коммутации - 1 шт; модуль мультиметра - 1 шт; руководство пользователя - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
