Генератор ШИМ сигналов XY-LPWM (1 Гц - 150 кГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ XY-LPWM
| Характеристики генератора сигналов | |||
| Количество каналов | 1 | ||
| Диапазон частот | 1 Гц - 150 кГц | ||
| Форма сигналов | прямоугольная | ||
| Рабочее напряжение | 3,3 - 30 В | ||
| Диапазон рабочего цикла | 0 - 100% | ||
| Точность рабочего цикла | ± 1% | ||
| Точность частоты | ± 2% | ||
| Выходной ток | 5 - 30 мА | ||
| Применение | тестирование усилителей, динамиков, других низкочастотных и аудио устройств, с дополнительным выходным ключем может использоваться для тестирования мощных устройств | ||
| Общие характеристики | |||
| Дисплей | LCD | ||
| Рабочая температура | -40℃ ~ 85℃ | ||
| Рабочая влажность | 0 - 95% | ||
| Габариты | 52 х 32 мм | ||
| Вес | 15 г | ||
| Комплектация | генератор сигналов XY-LPWM - 1 шт | ||
Генератор xy lpwm
Генератор ШИМ xy lpwm – устройство для формирования прямоугольных сигналов с различными значениями частоты и скважности. Это устройство подойдет автоэлектрикам, специализирующимся на автозвуке. С помощью прибора можно проверять и настраивать усилители и различное аудиооборудование. Ограничение заключается лишь в доступной выходной мощности. Для ее расширения можно использовать более мощные транзисторные ключи.
Особенности
Модель xy lpwm, несмотря на свои небольшие габариты, отлично справляется со своими задачами. Прибор способен работать в частотном диапазоне от 1 до 150 000 Гц. Для включения устройства необходим источник питания с выходным напряжением от 3,3 до 30 В. При этом амплитуда тока на выходе будет равняться уровню напряжения на входе. Поэтому выходное значение тока варьируется от 5 до 30 мА.
Для своего типоразмера генератор обладает высокой точностью: для рабочего цикла это 1 %, а для задания частоты – не больше 2 %.

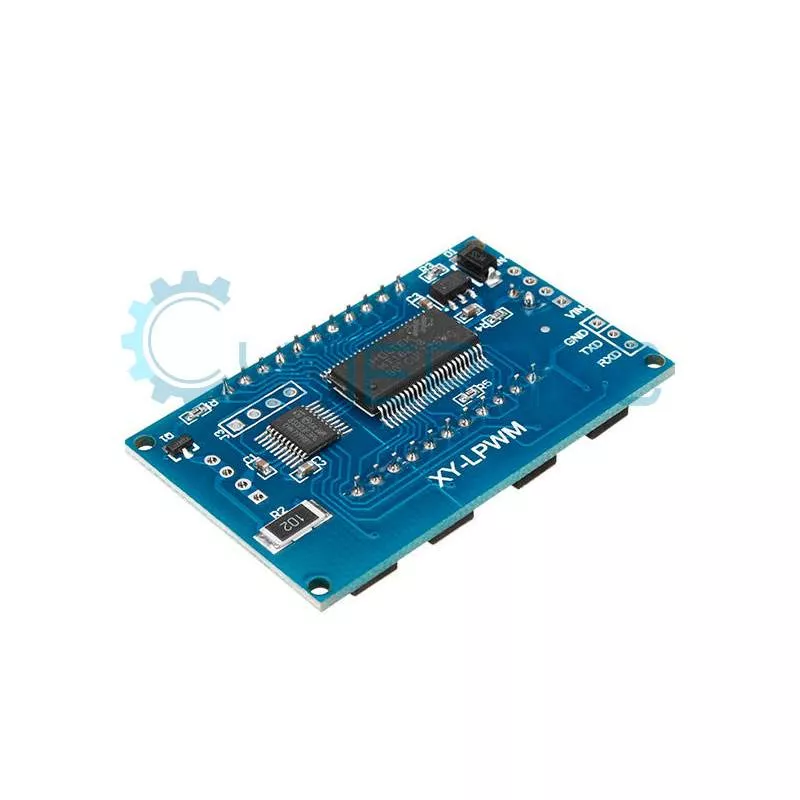

Управлять платой можно удаленно через ПК или микроконтроллеры. Для этого предусмотрены клеммы TXD/RXD. Подключение выполняется через TTL-логику или интерфейс RS232.
Исполнение и управляющие элементы

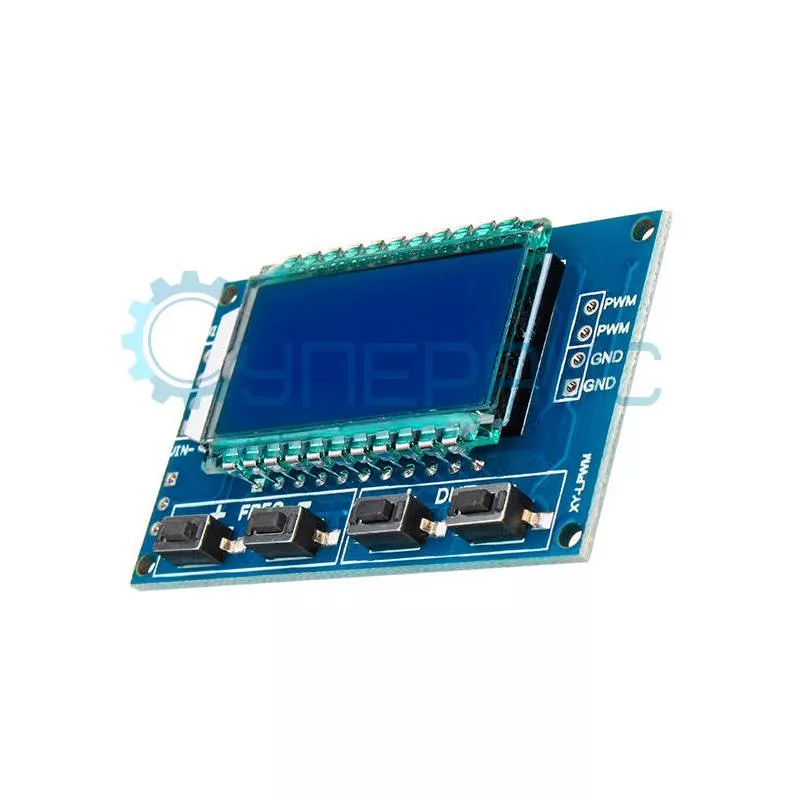

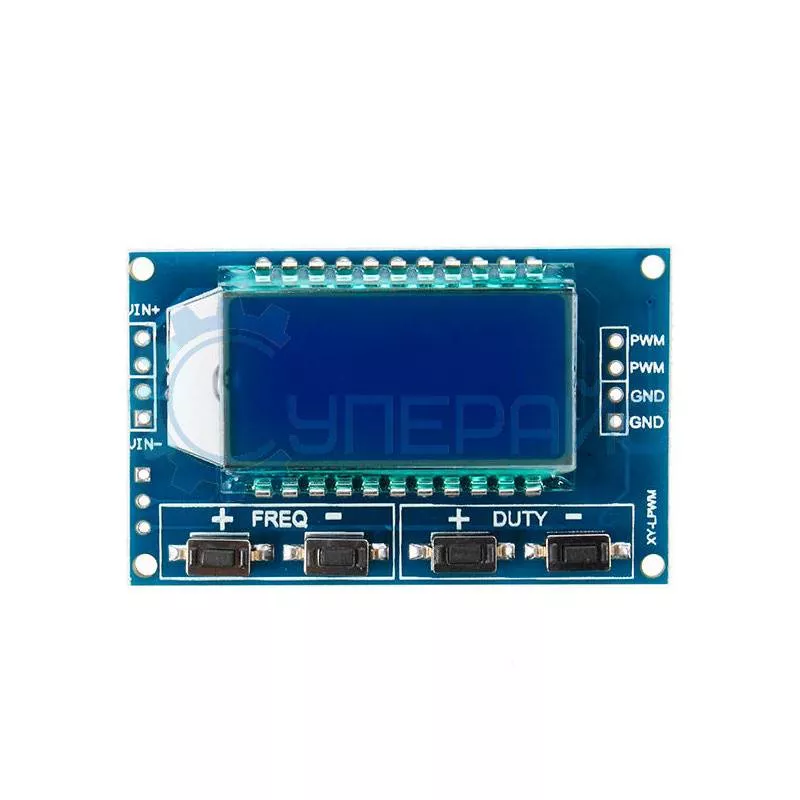

Устройство в виде небольшой электронной платы с дисплеем и четырьмя переключателями. Для подключения входного и выходного канала используются контакты под пайку. В плате есть установочные отверстия для монтажа на панель или в корпус.
Выходной сигнал регулируется по двум главным параметрам для ШИМ:
- скважность (DUTY);
- частота (FREQ).
Дополнительные знаки «+» и «-» отвечают за увеличение или уменьшение значения. Характеристика скважности изменяется в диапазоне от 0 до 100 %, с шагом в единицу. Шаг регулирования частоты на выходе зависит от конкретного диапазона.
Плата имеет малые размеры, сопоставимые со спичечным коробком. Все контактные соединения выполнены аккуратно и надежно.
Подробная информация об управлении устройством описана в инструкции. Она доступна для скачивания в разделе «Документы и ПО».
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
